Semelab D2216UK 15W 12.5V DMOS射頻功率晶體管

發布時間：2026-03-03 08:57:26     瀏覽：18

　　Semelab D2216UK 是一款高性能DMOS RF功率晶體管(TetraFET)，專為寬帶射頻功率放大應用設計。該器件采用推挽結構，在 12.5V 工作條件下可實現 15W 輸出功率，典型工作頻率覆蓋 1 MHz 至 1 GHz，非常適合 HF/VHF/UHF 通信系統使用。其具備 高增益、低噪聲、低反向傳輸電容(Crss) 等特性，可有效簡化放大器設計并提升系統穩定性與效率。器件采用金屬柵 RF 硅工藝，熱阻低(結到殼 1.75 °C/W)，有利于高功率密度應用，同時支持較高的負載失配容限，適用于嚴苛射頻環境。

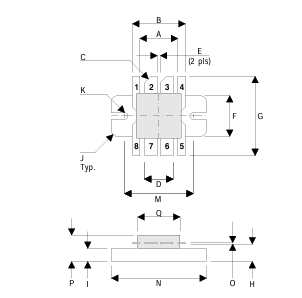

Semelab D2216UK射頻功率晶體管

　　1.典型應用

　　HF / VHF / UHF 通信設備

　　寬帶射頻功率放大器

　　工業與專業無線射頻系統

　　2.關鍵極限值(單管值，@25 ℃)

　　漏源耐壓 BVDSS：40 V

　　柵源耐壓 BVGSS：±20 V

　　連續漏極電流 ID：6 A

　　最大耗散功率 PD：100 W(整個器件，含兩管)

　　結溫 Tj：200 ℃

　　存儲溫度：-65 … +150 ℃

　　3.典型電性能(12.5 V，500 MHz，兩管同時工作)

　　輸出功率 Po：30 W(單管 15 W×2)

　　功率增益 GPS：10 dB(輸入 1 W 即可滿功率)

　　漏極效率 ηD：40 %(DC→RF 轉換效率)

　　輸入/輸出/反饋電容：Ciss 36 pF / Coss 30 pF / Crss 3 pF

　　閾值電壓 VGS(th)：0.5 … 3 V(兼容 3.3 V/5 V 邏輯驅動)

Semelab公司是一家專注于高可靠性半導體器件的制造商，提供功率半導體、RF MOSFET等產品，深圳市立維創展科技有限公司優勢提供Semelab產品線，歡迎咨詢了解。

推薦資訊

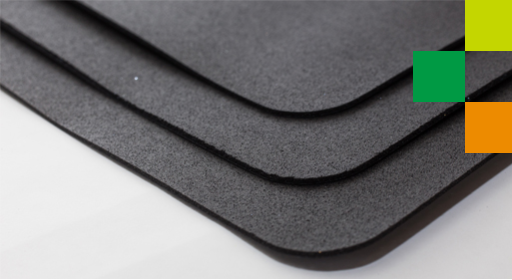

  • Rogers超薄PORON?AquaPro?4701-37TS9-19泡棉
    Rogers超薄PORON?AquaPro?4701-37TS9-19泡棉 2024-06-24 09:32:53

    Rogers超薄PORON?AquaPro?4701-37TS9-19泡棉是一種高性能聚氨酯泡沫，專為現代電子設備的薄型化和輕量化需求設計。它具有出色的水密封性能，能有效防止水分侵入，保護設備。特點包括抗應力松弛和壓縮永久變形、熱穩定性（40°C至90°C）、阻燃性（符合UL94 HBF和FMVSS 302標準），厚度范圍從0.15毫米到12.7毫米。環保、可靠的水封能力、耐化學腐蝕和耐用性是其優點。自粘形式便于安裝，適用于消費電子和汽車應用，提供卓越保護和性能。

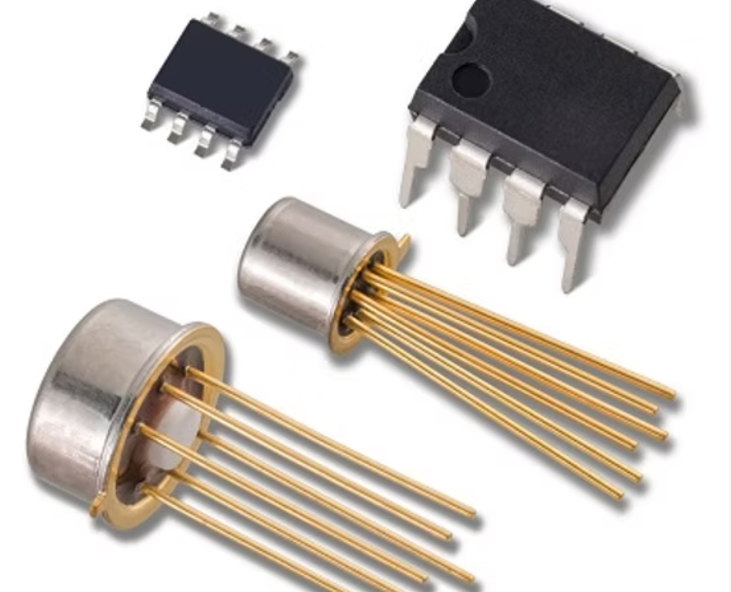

  • Linear Systems LSK389：超低噪聲JFET標桿
