Semelab D2002UK射頻功率MOSFET晶體管

發布時間：2026-02-05 09:04:10 瀏覽：98

　　D2002UK 是 Semelab(現隸屬于 TT Electronics) 推出的一款 N 溝道射頻功率 MOSFET(DMOS)，主要用于射頻功率放大與發射應用，適合中低功率、寬頻段的 RF 設計需求。

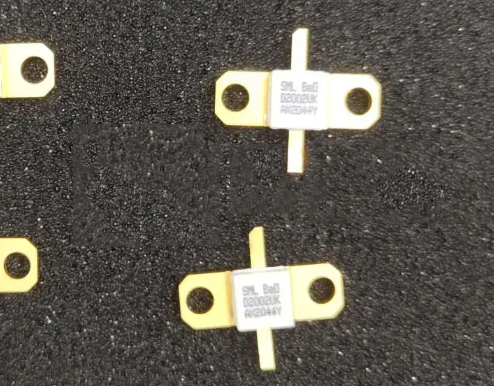

Semelab D2002UK射頻功率MOSFET晶體管

　　主要參數概覽

　　基本信息

　　器件類型：射頻功率 MOSFET

　　極性：N-Channel(增強型)

　　品牌 / 廠商：Semelab / TT Electronics

　　型號：D2002UK

　　封裝形式：DP 陶瓷法蘭封裝

　　安裝方式：螺釘固定，表貼/法蘭安裝

　　電氣特性(典型值)

　　漏極-源極擊穿電壓(VDS)：約 65 V

　　連續漏極電流(ID)：約 2 A

　　最大柵源電壓(VGS)：±20 V

　　柵極閾值電壓(VGS(th))：約 1 – 7 V

　　射頻輸出功率：約 5 W(連續波 CW)

　　功率增益：約 13 dB

　　工作頻率范圍：DC ～ 1 GHz

　　最大功耗：約 29 W

　　熱學與機械特性

　　結到殼熱阻(RθJC)：約 6 °C/W

　　工作溫度：最高可達約 150 °C(殼溫)

　　典型尺寸：約 18.9 × 6.35 × 5.08 mm

　　典型應用

　　D2002UK 廣泛應用于中低功率射頻場景，包括但不限于：

　　VHF / UHF 射頻功率放大器

　　無線通信發射模塊

　　工業射頻設備

　　測試與儀表類 RF 放大單元

　　產品特點總結

　　覆蓋 DC–1GHz 的寬頻工作能力

　　5W 級射頻輸出功率，適合驅動級或小功率末級

　　陶瓷法蘭封裝，散熱性能好、可靠性高

　　適合通信、工業及專業射頻應用

Semelab公司是一家專注于高可靠性半導體器件的制造商，提供功率半導體、RF MOSFET等產品，深圳市立維創展科技有限公司優勢提供Semelab產品線，歡迎咨詢了解。
